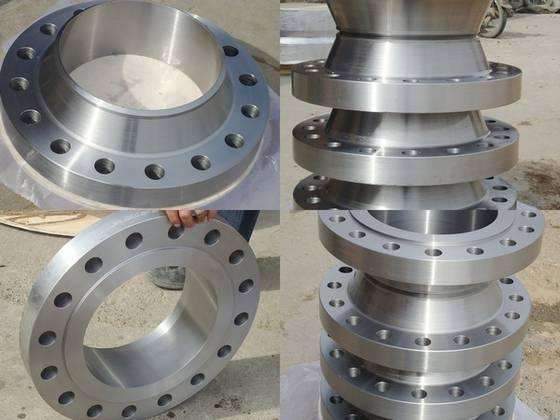

各類制作標準法蘭使用的場景

　　中國的法蘭標準大體分為管法蘭標準和壓力容器法蘭標準。常用管法蘭標準有國家標準(GB)、化工行業標準(HG)、機械行業標準(JB)、石化行業標準(SH)以及船用法蘭標準。這些標準自成體系，有各自的溫度壓力表、密封面尺寸和接管尺寸，有的標準之間能夠互換，有的標準之間相互之間互換性差，有些甚至不能配套使用。

　　國家法蘭標準

　　法蘭標準實際上是指管法蘭標準，更具體一點，是指鋼制管法蘭標準。鋼制管法蘭國家標準，自1989年版實施以后，曾于2000年修訂過一次，形成了GB/T 9112?9124—2000鋼制管法蘭系列標準。隨者技術的不斷發展和閏外標準的修訂，我國也對2000年版標準進行了修改與完善，于2010年發布現行鋼制管法蘭系列標準GB/T 9112?9124—2010，并于2011年10月起實施。

　　按現行標準《鋼制管法蘭類型與參數》GB/T 9112—2010的規定，國標鋼制管法蘭的類型分為兩類，一類是PN標記法蘭(即歐洲體系法蘭或歐標法蘭)，在我國最為常用。另一類是Class標記法蘭(即美洲體系法蘭或美標法蘭)，主要用于石油天然氣化工行業。這兩種體系法蘭的類型和代號下面都有介紹。

　　按國家標準，PN標記的法蘭分為：整體鋼制管法蘭、帶頸螺紋鋼制管法蘭、對焊鋼制管法蘭、帶頸平焊鋼制管法蘭、帶頸承插焊鋼制管法蘭、板式平焊鋼制管法蘭、A型對焊環板式松套鋼制管法蘭、B型對焊環板式松套鋼制管法蘭、平焊環板式松套鋼制管法蘭、管端翻邊環板式松套鋼制管法蘭(A型)、翻邊環板式松套鋼制管法蘭(B型)及鋼制管法蘭蓋，共12種。Class標記的法蘭分為：整體法蘭、帶頸螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭及法蘭蓋，共7種。

　　管法蘭的采用材質有：20 號、A105、Q235A、12CrlMoV、16MnR、15CrMo、 18-8、304、304L、316、316L.其中A105需要解釋一下，A105屬于特殊鋼材，是一種冷鍛碳鋼，是專用于制造法蘭的鋼材，成分中C≤0.35，Si≤0.35，Mn：0.6?1.05，S≤0.050, P≤0.040o用16Mn法蘭材質是可以代替A105的，16Mn也屬于碳錳鋼，和A105機械性能相當，C的含量A105稍高一些，而Mn的含量和Si的含量16Mn稍高一點。

　　化工行業標準

　　化工行業鋼制管法蘭的最新標準為2009年版標準，巳取代1997年版標準。

　　實際上HG/T 20592—2009標準與HG/T 20592—1997標準的區別不大，主要是對HG/T 20592—1997標準的的內容進行微調和整合、合并，并補充了石油化工行業經常使用的PN系列鋼制孔板管法蘭的鋼制夾套管法蘭結構型式;HG/T 20592—2009標準取消了 PN250 (即公稱壓力25MPa)及相應的鋼管外徑系列;調整板式平焊法蘭的壓力等級范圍PN0.25?PN40;修訂密封面尺寸，適當調整結構尺寸;對法蘭的表面粗糙度進行了修訂;對法蘭的材料種類進行了調整，增加了品種。

　　HG/T 20592—2009標準與HG/T 20592—1997相比，具體尺寸方面的變化有：PL平焊法蘭尺寸基本相同;SO帶頸平焊法蘭PN16、PN25的法蘭厚度增厚;WN對焊法蘭 PN1Q 從 DN80?DN2000的總高度H，比HG/T 20592—1997 中PN 1.OMPa 要高—些。

　　對原HG20615?20622和HG2062420626內容進行了整合，合并為HG/T 20615—2009 《鋼制管法蘭(Class系列)》，并補充了石油化工行業經常使用的Class系列的鋼制孔板管法蘭和鋼制夾套管法蘭結構型式。

　　修訂了壓力-溫度等級表。

　　《大直徑鋼制管法蘭(Class系列)》HG/T 20623—2009中增加了大直徑管法蘭的A尺寸系列，Classl50?900，DN650?DN1500。

　　化工行業法蘭標準HG/T 20592?20635—2009，同時采用歐標法蘭標準和美標法蘭標準，與相應類型國標標準具有互換性。因此，閥門按國標法蘭制造，安裝時配對化工行業法蘭，也是完全可行的。

　　機械行業法蘭標準

　　機械行業法蘭標準(JB/T74?86.2—1994)，采用的是前蘇聯ROCT法蘭標準，也屬于歐洲法蘭體系，沒有帶頸平焊法蘭。此種標準法蘭與國標法蘭中屬于歐洲體系之系列II(即2011年版的PN系列之小外徑)的法蘭尺寸互換。但機械行業法蘭標準有三個法蘭規格不能與國標互換：即PNO.25MPa之DN500、PNO.6MPa之DN500和PN1.OMPa法蘭之DN80。因為法蘭螺栓個數不同。機械行業標準中其他法蘭能與國標法蘭、化工行業法蘭中屬于歐洲體系之系列II(或稱小外徑)的法蘭尺寸互換。

　　石化行業法蘭標準

　　石化行業即石油化工行業。石化行業法蘭標準《石油化工鋼制管法蘭》 SH3406,采用美標法蘭標準體系，其中：DN600以上為大直徑對焊法蘭。石化行業法蘭能與國標法蘭和化工行業法蘭中屬于美洲體系的法蘭尺寸互換。石化法蘭管子尺寸系列標準SH3405—1996，基本屬于美洲管系列。SH3406法蘭標準能與ANSI、API、MSS等標準的管道管件配套使用，在結構和密封面上與美標法蘭有很好的互換性。

　　船用法蘭

　　應當說，我國的船用法蘭是比較混亂的，其中有國家標準，也有行業標準。船用法蘭中的行業標準代號為CB (船舶的漢語拼音字頭)。船用法蘭行業標準不像化工、機械、石化行業法蘭標準那樣自成體系，而是新舊交叉，國內國外交叉，顯得混亂。

　　船用法蘭中的國家標準(GB/T)系指在標準名稱中有“船用……法蘭”字樣的國標法蘭標準。

　　壓力容器法蘭

　　壓力容器是使用最廣泛的生產設備之一。由于工藝要求和設備內件安裝、檢修的需要，壓力容器常需要設置法蘭，如常見的管殼式熱交換器、反應堆、塔器、過濾器等。

　　壓力容器法蘭屬于設備法蘭。設備法蘭用在容器上的叫容器法蘭，用在閥門管路附件上的叫附件法蘭。

　　壓力容器法蘭一般用于壓力容器筒體與筒體連接。專門用在設備上的還有：接管法蘭、人孔法蘭、手孔法蘭、裝卸孔法蘭、視鏡法蘭、八宇盲板法蘭等。

　　設備法蘭可以選用化工行業標準HG20592?HG20634鋼制管法蘭，也可以選用機械行業標準壓力容器法蘭，有《甲型平焊法蘭》JB 4701—2000、《乙型平焊法蘭》JB 4702—2000、《長頸對焊法蘭》JB4703—2000及《非金屬軟墊片》JB 4704—2000、《纏繞墊片》JB4705_2000、《金屬包墊片》JB 4706—2000、《等長雙頭螺栓》JB 4707—2000 等7項標準和《浮頭式熱交換器用外頭蓋側法蘭> JB 471—2006。設備法蘭的最小公稱直徑為DN300，按法蘭材質有：碳鋼法蘭、不銹鋼法蘭和合金鋼法蘭。

　　接管法蘭一般是指設備上的接管與管線連接或者管線之間連接的法蘭，執行標準常用一般為：《鋼管法蘭》系列標準GB 9112?9124—2010、《鋼制管法蘭型式、參數(PN系列)》HG/T 20592—2009及《鋼制管法蘭型式、參數(Class系列)》HG/T 20615—2009、JB/T 74?86—1994等。接管法蘭也有用在設備上的，接管法蘭作為設備法蘭時，一般壓力較低，設備DN≤400時使用，此時筒體多為無縫鋼管。
