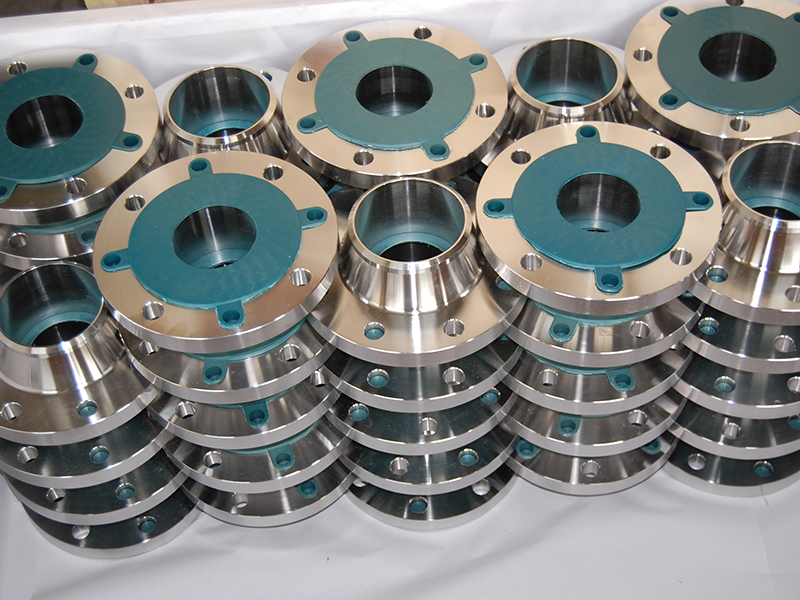

法蘭標識上的PN簡介

　　關于PN160：

　　PN160代表壓力等級為160bar(約16兆帕或2320psi),PN160強度等級-ISO標準：螺栓強度需≥8.8級(抗拉強度800 MPa，屈服強度640 MPa);美標：Class 8(ASTM A325)或Class 10(ASTM A490)螺栓，抗拉強度≥1035 MPa。

　　為了做到密封防泄漏，墊片要匹配。金屬環墊：PN160法蘭需配RTJ(環形槽)密封，墊片材料為軟鐵、304SS、或Inconel。或者纏繞墊片：帶內外環的不銹鋼+石墨纏繞帶墊(EN1514-1)，需預緊壓力≥160bar。

　　PN160的應用場景：石油化工-PN160法蘭螺栓用于加氫反應器、高壓合成塔。LNG輸送：超低溫螺栓連接-162℃液化天然氣管道。船舶系統：主機增壓空氣管路的高強度不銹鋼緊固件。

　　關于PN40：

　　如上，PN40就是公稱壓力40bar,也就是4.0兆帕的意思。PN40緊固件主要包括螺栓、螺母、墊片等，適用于高壓環境如石油化工、煤化工領域。

　　關于PN16：

　　查閱PN16緊固件在石化領域儲罐與泵類設備中的應用。儲罐法蘭：PN16螺栓用于儲罐進出口法蘭連接，需與金屬纏墊片配合，防止截止泄漏(如液態化學品或油品)。耐油石棉墊片(PN16)用于泵端蓋密封，防止油類截止?jié)B漏，同時適應高速運轉下的機械振動。

　　由此，是不是可以這樣理解，從PN160到PN16，公稱壓力的傳遞(下降)是線性的，且適用于油品，且適用于高速運動、振動的環境。
