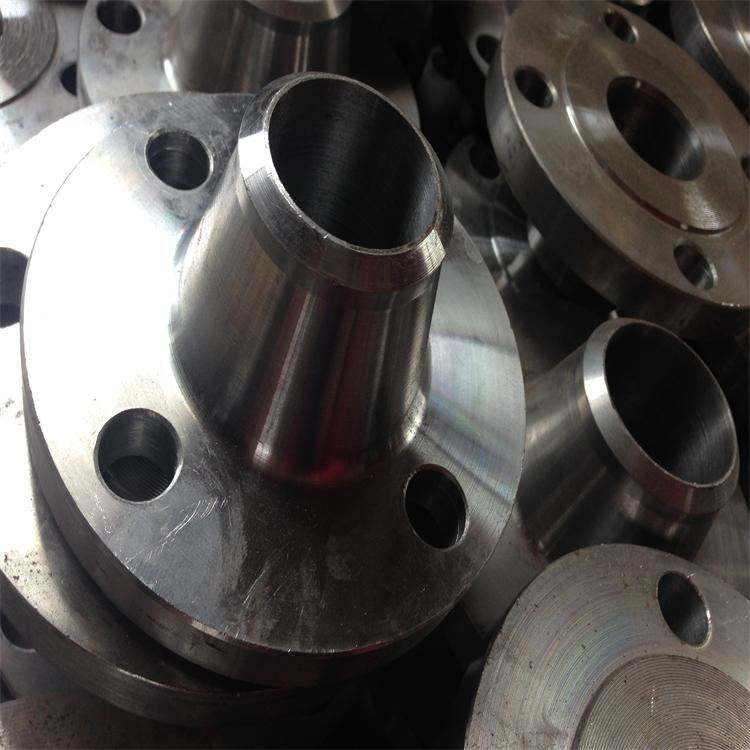

管口法蘭起吊用應力分析計算：

　　一、法蘭設備分析目的及考察范圍

　　本設備的安裝起吊是通過焊接在M口法蘭蓋上的吊耳起吊的，為了考察起吊過程中設備關鍵部位是否會發生應力過大而損壞，對吊耳和人孔(M口)接管進行應力分析。

　　設備在起吊過程中，主要有兩種工況(吊耳和接管受載荷大)：

　　(1)設備從臥倒狀態開始起吊時，吊耳和接管所受彎矩大;

　　(2)設備被起吊呈直立狀態時，吊耳和接管所受拉力大。

　　應業主要求和安全起見，在分析計算中，均按實際載荷的兩倍進行分析計算。起吊時設備按常溫、無內壓、無腐蝕和無填料狀態來考慮，計算時取圓筒和接管的名義厚度及封頭的小厚度。

　　二、法蘭設備校核計算條件及載荷分析

　　材料：板材選用Q345R(正火)[GB713-2008]

　　鍛件選用16MnⅢ [NB/T47008-2010]

　　設備在起吊過程中，分下列兩種工況計算吊耳應力：

　　(1)設備從臥倒狀態開始起吊時，吊耳受力F=mg;

　　(2)設備被起吊呈直立狀態時，吊耳的受力F=2*mg。

　　三、法蘭有限元模型的建立及計算

　　本設備使用ANSYS 應力分析軟件進行有限元應力分析。按 JB4732-1995《鋼制壓力容器分析設計標準》中的規定進行強度評定。

　　采用三維實體單元(SOLID186)進行六面體網格劃分。
