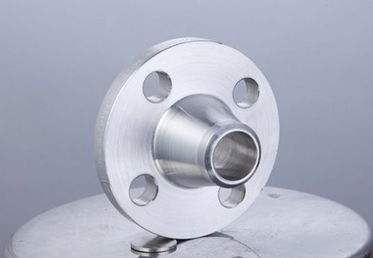

對焊法蘭的焊縫無損檢測要求及等級分類解釋

　　對焊法蘭的焊縫應根據結構的重要性、荷載特性、焊縫形式、工作環境以及應力狀態等情況，按下述原則分別選用不同的質量等級。

　　1.在需要進行疲勞計算的構件中，凡對接焊縫均應焊透，其質量等級為

　　1) 作用力垂直于焊縫長度方向的橫向對接焊縫或T形對接與角接組合焊縫，受拉時應為一級，受壓時應為二級;

　　2)作用力平行于焊縫長度方向的縱向對接焊縫應為二級。

　　2 .不需要計算疲勞的構件中，凡要求與母材等強的對接焊縫應予焊透，其質量等級當受拉時應不低于二級，受壓時宜為二級

　　3 .重級工作制和起重量Q≥50t吊車梁的腹板與L冀緣之間以及吊車析架上弦桿與節點板之間的T形接頭焊縫均要求焊透.對焊法蘭的焊縫形式一般為對接與角接的組合焊縫，其質量等級不應低于二級.

　　4 .不要求焊透的’I形接頭采用的角焊縫或部分焊透的對接與角接組合焊縫，以及搭接連接采用的角焊縫，其質量等級為：

　　1)對直接承受動力荷載且需要驗算疲勞的結構和吊車起重量等于或大于50t的中級工作制吊車梁，對焊法蘭的焊縫外觀質量標準應符合二級 ;

　　2) 對其他結構，對焊法蘭的焊縫外觀質量標準可為二級。

　　外觀檢查一般用目測，裂紋的檢查應輔以5 倍放大鏡并在合適的光照條件下進行，必要時可采用磁粉探傷或滲透探傷，尺寸的測量應用量具、卡規。
